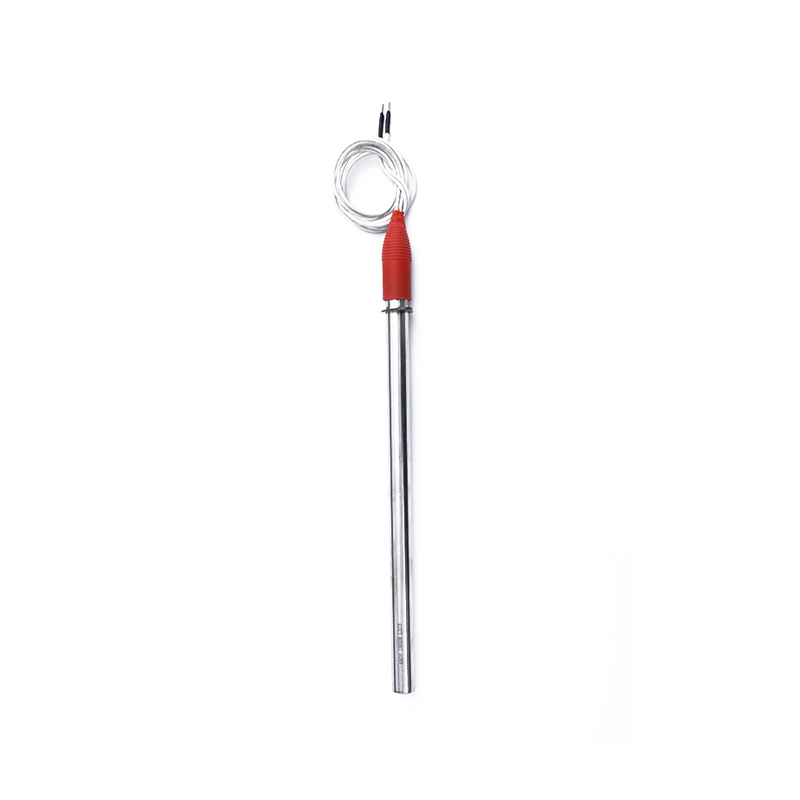

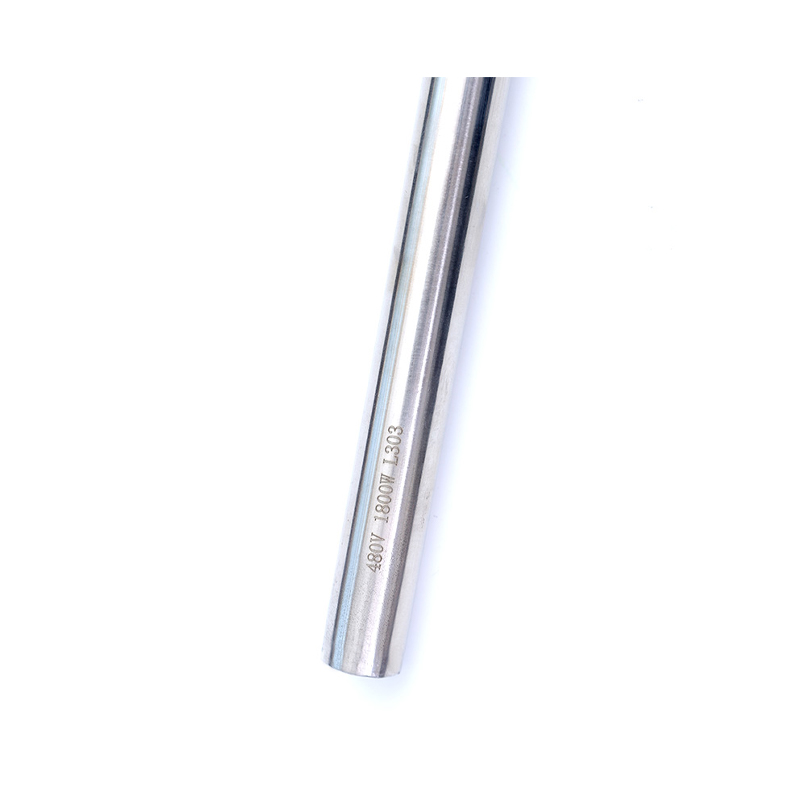

سخان خرطوشة مع قالب لوحة حجب ثابت

الفرق بين الأسلاك الداخلية والخارجية

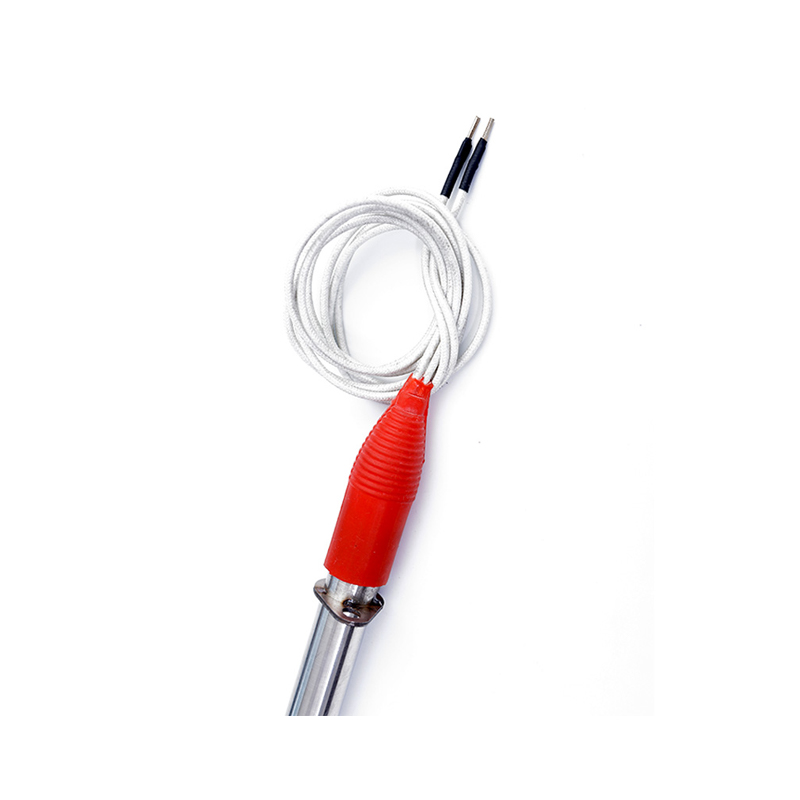

يمكن أن نرى بوضوح من الشكل أن الاتصال الخارجي يختلف عن هيكل السلك الداخلي. هيكل الاتصال الخارجي هو أن القضيب والسلك متصلان خارج أنبوب التسخين من خلال طرف السلك، وهيكل الاتصال الداخلي هو أن السلك متصل مباشرة من داخل قضيب التسخين. يستخدم هيكل الأسلاك الخارجية عادة جلبة من الألياف الزجاجية لتغليف الأسلاك، لزيادة حماية العزل، ولحماية هذا الجزء من لتجنب الانحناء المفرط.

ما هي الهياكل الخاصة لأنبوب التسخين أحادي الرأس؟

على سبيل المقارنة، ما يلي هو هيكل أنبوب التسخين أحادي الرأس مع هيكل لف الأسلاك التقليدية.

أنبوب تسخين موحد

سلك التسخين لأنبوب التسخين الموحد لديه كثافة لف مختلفة عند كلا الطرفين مقارنة بالوسط. يتمتع الطرفان اللذان يتمتعان بكثافة ملف أعلى بتوليد حرارة إجمالي أكبر من الوسط، ولكن تبديد الحرارة عند كلا الطرفين يكون أيضًا أسرع من ذلك الموجود في الوسط. بعد الموازنة، يتم الحصول على قسم تسخين بدرجة حرارة موحدة.

أنبوب تسخين مدمج من النوع الحراري

يمكن تركيب المزدوجات الحرارية (النوع "J" أو "K") في نهاية أو منتصف أنبوب التسخين أحادي الرأس ويمكن تأريضها أو عدم تأريضها. يتم استخدامها للكشف عن درجة الحرارة داخل أنبوب التسخين وتحقيق تأثير جيد للتحكم في درجة الحرارة من خلال الاتصال بجهاز التحكم.
