أنبوب تسخين الهواء الزعنفة: تعزيز كفاءة نقل الحرارة

I. مقدمة

في العالم المعقد للعمليات الصناعية والتجارية ، فإن نقل الحرارة الفعال ليس مجرد سمة مرغوبة - إنها محددة حاسمة للنجاح التشغيلي واستهلاك الطاقة وأداء النظام العام. من دفء منازلنا إلى الآلات المعقدة لمصانع التصنيع ، فإن القدرة على نقل الطاقة الحرارية بشكل فعال من وسيط إلى آخر لا يحصى من التطبيقات. في طليعة هذا المسعى أنبوب تسخين الهواء الزعانف S ، تم تصميم الأجهزة المبدعة على وجه التحديد لتعزيز معدل التبادل الحراري بشكل كبير بين السائل الساخن (داخل الأنبوب) والهواء البارد (خارج).

أنابيب تسخين الهواء الزعنفة عبارة عن مبادلات حرارية مصممة بشكل أساسي مع أسطح ممتدة ، تُعرف باسم الزعانف ، متصلة بالخارج. تخدم هذه الزعانف الغرض المفرد ، ولكنه مؤثر للغاية ،: لزيادة مساحة السطح بشكل كبير لنقل الحرارة إلى الهواء المحيط. من خلال القيام بذلك ، يتغلبون على القيود المتأصلة في الأنابيب العادية ، والتي غالباً ما تكافح من أجل نقل الحرارة بكفاءة إلى غازات مثل الهواء بسبب انخفاض الموصلية الحرارية. الهدف الأساسي لهذه الأنابيب هو تحسين كفاءة عمليات التدفئة ، وتقليل حجم المعدات ، وخفض التكاليف التشغيلية في النهاية. ستتحول هذه المقالة إلى المبادئ الأساسية ، وتعقيدات التصميم ، والتطبيقات المتنوعة ، والابتكارات المستقبلية المحيطة بأنابيب تسخين الهواء الزعنفة ، مما يوفر فهمًا شاملاً لدورها الحيوي في الأنظمة الحرارية الحديثة.

الثاني. المبادئ الأساسية لنقل الحرارة

لتقدير فعالية أنابيب تسخين الهواء الزعنفة ، من الضروري فهم الأنماط الأساسية لنقل الحرارة: التوصيل والحمل الحراري والإشعاع.

• التوصيل هو نقل الحرارة من خلال التلامس المباشر ، حيث تمر الطاقة الحرارية من جزيئات أكثر حيوية إلى جسيمات أقل نشاطًا داخل مادة أو بين المواد الموجودة في الاتصال المباشر. في أنبوب الزعانف ، تعمل الحرارة من السائل الساخن عبر جدار الأنبوب وفي قاعدة الزعانف.
• الحمل الحراري هو نقل الحرارة من خلال حركة السوائل (السوائل أو الغازات). هذا هو الوضع المهيمن لنقل الحرارة من سطح الزعنفة إلى الهواء المحيط. مع ارتفاع الهواء القريب من سطح الزعنفة الساخنة ، يصبح أقل كثافة ويرتفع ، مما يسمح للهواء الأكثر برودة والكثافة أن يحل محله ، مما يخلق تدفقًا مستمرًا يحمل الحرارة.
• إشعاع هو نقل الحرارة من خلال الموجات الكهرومغناطيسية. أثناء وجودها ، غالبًا ما تكون مساهمتها في نقل الحرارة في تطبيقات أنبوب تسخين الهواء النموذجية أقل أهمية مقارنة بالتوصيل والحمل الحراري ، وخاصة في درجات حرارة التشغيل المنخفضة.

المبدأ الأساسي وراء أنابيب الزعانف هو دور مساحة السطح في نقل الحرارة . معدل نقل الحرارة يتناسب مباشرة مع مساحة السطح المتاحة للتبادل. يتطلب الهواء ، كونه موصلًا فقيرًا للحرارة ، مساحة سطح كبيرة لامتصاص الطاقة الحرارية بكفاءة. توفر الزعانف هذا السطح الممتد الحاسم ، مما يضاعف بشكل فعال المنطقة التي يمكن أن يحدث عليها نقل الحرارة الحراري. يعزز هذا التعزيز بشكل كبير معامل نقل الحرارة الكلي بين الأنبوب والهواء ، مما يجعل العملية أكثر كفاءة من أنبوب عاري.

ثالثا. تشريح وتصميم أنابيب تسخين الهواء الزعنفة

يعد التصميم واختيار المواد لأنابيب تسخين الهواء الزعنفة أمرًا بالغ الأهمية لأدائها وطول العمر.

A. مادة الأنبوب الأساسي

يعتمد اختيار مادة الأنبوب الأساسي اعتمادًا كبيرًا على ظروف التشغيل ، بما في ذلك درجة الحرارة والضغط وطبيعة السائل الداخلي.

مواد الزعنفة

يتم اختيار مادة الزعنفة في المقام الأول من أجل الموصلية الحرارية والتكلفة.

C. أنواع الزعنفة والتكوينات

تؤثر هندسة الزعانف بشكل كبير على أداء نقل الحرارة وتكلفة التصنيع.

أساليب مرفق الزعنفة

تعد طريقة ربط الزعنفة بالأنبوب أمرًا بالغ الأهمية للحفاظ على التلامس الحراري الجيد ومنع التحلل بمرور الوقت. وتشمل الطرق الشائعة متعرج التوتر ، والنحاس ، واللحام (المقاومة ، والليزر ، و TIG) ، والتضمين الميكانيكي ، والبثق.

تكوينات الأنبوب

يمكن ترتيب أنابيب الزعانف في تكوينات مختلفة لتناسب متطلبات التطبيق المحددة وقيود المساحة.

• مستقيم: بسيطة وسهلة التنظيف.
• u-bend: تصميم مضغوط ، غالبًا ما يستخدم في المبادلات الحرارية للقذيفة والأنابيب.

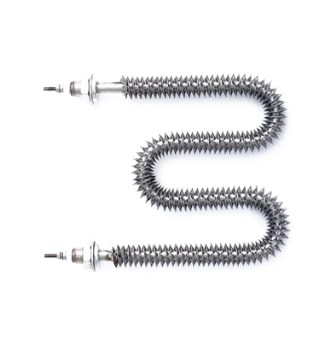

• لفائف السربنتين: العديد من الانحناءات u تخلق مسار تدفق مستمر ، مما يزيد من نقل الحرارة في مساحة محصورة.

رابعا. آلية العمل

المبدأ التشغيلي لأنبوب تسخين الهواء الزعنفة هو سلسلة منهجية من أحداث نقل الحرارة.

1. توليد الحرارة: يتم إدخال الحرارة في الأنبوب الأساسي. يمكن تحقيق ذلك من خلال وسائل مختلفة:
   • المقاومة الكهربائية: عناصر التدفئة الكهربائية المضمنة داخل الأنبوب تولد الحرارة مباشرة.
   • بخار: تتكثف بخار درجة الحرارة العالية داخل الأنبوب ، مما يطلق الحرارة الكامنة.
   • السائل الساخن: تتدفق الماء الساخن أو الزيت الحراري أو غيرها من سوائل العملية عبر الأنبوب ، مما ينقل حرارتها المعقولة.
2. التوصيل إلى الزعانف: تعمل الحرارة المتولدة أو التي يتم حملها بواسطة الوسط الداخلي عبر جدار الأنبوب الأساسي ثم في قاعدة الزعانف المرفقة. تعد جودة رابطة الزعانف إلى الأنبوب أمرًا بالغ الأهمية هنا ، حيث أن أي فجوات هواء أو سوء التلامس ستعيق تدفق الحرارة بشكل كبير.
3. الحمل الحراري للهواء: مع تسخين الزعانف ، يقومون بنقل الطاقة الحرارية إلى الهواء البارد الذي يتدفق على أسطحها. هذا هو في المقام الأول من خلال الحمل القسري ، حيث يحرك المشجعون أو المنفخين الهواء عبر الأسطح الزعامة ، أو الحمل الحراري الطبيعي ، حيث تدفع فروق الكثافة حركة الهواء. تزيد مساحة السطح الممتدة التي توفرها الزعانف بشكل كبير من منطقة التلامس بين المعدن الساخن والهواء ، مما يسهل معدل نقل الحرارة أعلى بكثير مما يمكن أن يحققه الأنبوب العاري.

العوامل التي تؤثر على كفاءة نقل الحرارة

تؤثر العديد من المعلمات مباشرة على كفاءة هذه العملية:

خامسا مزايا أنابيب تسخين الهواء الزعنفة

يعد اعتماد أنابيب تسخين الهواء على نطاق واسع من الزعانف شهادة على مزاياها العديدة:

• كفاءة نقل الحرارة المعززة: هذه هي مصلحتها الأساسية. عن طريق زيادة مساحة السطح بشكل كبير ، فإنها تسهل معدلات نقل الحرارة أعلى بكثير مقارنة بالأنابيب العادية ، خاصة عند غازات التدفئة.
• التصميم المدمج / توفير المساحة: بسبب إمكانيات نقل الحرارة المتفوقة ، يمكن للأنابيب الزعنفة تحقيق نفس واجب التدفئة مثل ملف أنبوب عادي أكبر بكثير. هذا يؤدي إلى تصميمات مبادل حراري أكثر إحكاما ، وتوفير مساحة قيمة وتقليل بصمة المعدات الإجمالية.
• كفاءة الطاقة: تحسن نقل الحرارة يعني إهدار طاقة أقل. يمكن أن تحقق الأنظمة التي تستخدم الأنابيب الزعنفة درجات الحرارة المرغوبة مع انخفاض مدخلات الطاقة أو في وقت أقل ، مما يؤدي إلى وفورات كبيرة في التكاليف التشغيلية.
• التنوع في التطبيقات: متوفر في مجموعة واسعة من المواد وأنواع الزعانف والتكوينات ، ويمكن تخصيصها للصناعات المتنوعة وظروف التشغيل ، من HVAC منخفضة الحرارة إلى العمليات الصناعية ذات درجة الحرارة العالية.
• المتانة وطول العمر: عندما يتم تصميمها وبناءها بشكل صحيح مع مواد مناسبة لبيئة التشغيل ، فإن الأنابيب الزعنفة قوية ويمكن أن توفر عمر خدمة طويل ، ومقاومة التآكل والإجهاد الميكانيكي.
• فعالية التكلفة: في حين أن التكلفة الأولية قد تكون أعلى قليلاً من الأنابيب العادية ، فإن الأداء المحسن ، وتوفير الطاقة ، وحجم المعدات المنخفض غالبًا ما يؤدي إلى انخفاض تكلفة الملكية على مدى عمر النظام.

السادس. التطبيقات

أنابيب تسخين الهواء الزعنفة هي مكونات لا غنى عنها عبر مجموعة واسعة من الصناعات والتطبيقات:

• أنظمة HVAC: إنها مكونات أساسية في وحدات التعامل مع الهواء (AHUS) ، وسخانات القناة ، وأنظمة تسخين الراحة ، والهواء الاحترار بكفاءة للمباني التجارية ، والمساحات السكنية ، والمرافق الصناعية.
• عمليات التجفيف الصناعي: حاسمة للتطبيقات التي تتطلب التحكم الدقيق في درجة الحرارة وإزالة الرطوبة الفعالة ، مثل تجفيف المنتجات الغذائية والأخشاب والمنسوجات والورق والمواد الكيميائية المختلفة.
• التدفئة العملية: يستخدم على نطاق واسع في الأفران الصناعية والأفران والفرات ومعدات العمليات الأخرى حيث يجب تسخين الهواء إلى درجات حرارة محددة للتصنيع أو العلاج.
• أنظمة استرداد الحرارة: يعمل في الاقتصاديين ومهدن الهواء لاستعادة حرارة النفايات من غازات العادم ، وتحسين كفاءة النظام بشكل عام وتقليل استهلاك الوقود.
• توليد الطاقة: تستخدم في المسبق لاستواء الاحتراق الدافئ ، مما يعزز كفاءة الغلايات في محطات الطاقة.
• التدفئة التجارية والسكنية: الموجودة في سخانات الوحدة ، وسخانات اللوح ، وغيرها من حلول تسخين المساحة.
• الصناعات البتروكيماوية والنفط والغاز: يستخدم في مختلف عمليات التدفئة والتبريد ، بما في ذلك إعادة التشغيل والمكثفات ومبردات الهواء ، حيث يلزم تبادل حراري قوي وفعال.

السابع. اعتبارات الاختيار

يتطلب اختيار أنبوب تسخين الهواء المناسب لتطبيق معين دراسة متأنية لعدة عوامل:

• درجة حرارة التشغيل والضغط: هذه تملي قوة المادة الضرورية وحدود درجة الحرارة لكل من الأنبوب الأساسي والزعانف.
• خصائص السوائل: سوف تؤثر طبيعة السائل الداخلي (مثل البخار والماء الساخن والزيت الحراري) والسائل الخارجي (سرعة الهواء ، ووجود الملوثات ، والعناصر المسببة للتآكل) إلى اختيار المواد ونوع الزعنفة.
• توافق المواد: التأكد من أن المواد الأنبوب والزعانف متوافقة مع كل من البيئات الداخلية والخارجية لمنع التآكل أو التآكل أو التدهور.
• قيود الفضاء: ستؤثر المساحة المادية المتاحة على اختيار تكوين الأنبوب (مستقيم ، u-bend ، السربنتين) وتصميم المبادل الحراري الشامل.
• التكلفة مقابل الأداء: تحقيق التوازن بين تكلفة الاستثمار الأولية مع أداء نقل الحرارة المطلوب ، وفورات الطاقة ، والعمر المتوقع.
• متطلبات الصيانة والتنظيف: النظر في سهولة التنظيف والصيانة ، وخاصة في التطبيقات عرضة للتلوث. بعض أنواع الزعنفة أكثر مقاومة لتراكم الغبار أو أسهل في التنظيف من غيرها.
• المعايير والشهادات التنظيمية: الالتزام بمعايير الصناعة ذات الصلة ، والرموز (على سبيل المثال ، ASME ، TEMA) ، وشهادات السلامة.

الثامن. الصيانة واستكشاف الأخطاء وإصلاحها

تعد الصيانة المناسبة أمرًا بالغ الأهمية لضمان الكفاءة طويلة الأجل وموثوقية أنابيب تسخين الهواء الزعنفة.

القضايا الشائعة:

• قاذورات: تراكم الغبار أو الوبر أو أي جسيمات أخرى على أسطح الزعانف ، والتي تعمل كطبقة عازلة وتقلل من كفاءة نقل الحرارة.
• تآكل: تدهور المواد الأنبوبية أو الزعنفة بسبب التعرض للمواد المسببة للتآكل في الهواء أو السائل الداخلي.
• أضرار الزعنفة: الانحناء أو التكسير أو انفصال الزعانف بسبب التأثير الميكانيكي أو الاهتزاز أو الإجهاد الحراري ، مما يؤدي إلى انخفاض مساحة السطح.
• التسريبات: في الأنبوب الأساسي ، مما يؤدي إلى فقدان وسط التدفئة.

طرق التنظيف:

• طائرة الهواء/الماء المضغوط: للغبار الخفيف والحطام.
• تفريش/تفريغ: لمزيد من الودائع العنيدة.
• التنظيف الكيميائي: للحصول على المقياس الصلب أو البقايا اللزجة ، تتطلب حلولًا وإجراءات متخصصة.
• تنظيف البخار: فعالة لأنواع معينة من القاذورات.

التفتيش والإصلاح:

عمليات التفتيش البصرية المنتظمة لتلف الزعنفة والتآكل وعلامات التسريبات. يمكن في بعض الأحيان إصلاح الأضرار الطفيفة في الزعنفة عن طريق الاستقامة. قد تتطلب الأضرار الكبيرة أو التسريبات استبدال الأنبوب.

تمديد العمر:

التنظيف المنتظم ، واختيار المواد المناسبة للتطبيق ، والحفاظ على ظروف التشغيل المثلى (درجة الحرارة ، والضغط ، ومعدلات التدفق) ، ومعالجة المشكلات على الفور يمكن أن تمدد الحياة التشغيلية لأنابيب تسخين الهواء الزعنفة.

تاسعا. الاتجاهات والابتكارات المستقبلية

يتطور مجال تقنية نقل الحرارة بشكل مستمر ، وأنابيب تسخين الهواء الزعنفة ليست استثناءً. تركز الاتجاهات والابتكارات المستقبلية على تعزيز الأداء والاستدامة والتكامل الذكي.

• المواد المتقدمة: يهدف البحث في مواد جديدة ، بما في ذلك المركبات ، والطلاء المعزز بالجرافين ، والسبائك المتقدمة ، إلى تحسين الموصلية الحرارية ، ومقاومة التآكل ، وأداء درجات الحرارة العالية. يمكن أن توفر الخلايا النانوية أيضًا خصائص مضادة للهدوء.
• هندسة الزعانف الأمثل: يتم استخدام ديناميات السوائل الحسابية (CFD) وأدوات المحاكاة المتقدمة لتصميم هندسة زعنفة جديدة تزيد من نقل الحرارة مع تقليل انخفاض الضغط واستخدام المواد. ويشمل ذلك الزعانف المتموجة ، وزعانف كاذبة ، وغيرها من الهياكل المعقدة.
• أنظمة التدفئة الذكية: إن التكامل مع أجهزة استشعار إنترنت الأشياء (إنترنت الأشياء) وأنظمة التحكم سيمكّن من مراقبة الأداء في الوقت الفعلي والصيانة التنبؤية والتشغيل الأمثل بناءً على الظروف البيئية والطلب.
• تركيز استرداد الطاقة والتركيز على الاستدامة: زيادة التركيز على استرداد حرارة النفايات من العمليات الصناعية ودمج الأنابيب الزعنفة في أنظمة أكثر تطوراً لاستعادة الطاقة لتقليل استهلاك الطاقة الكلي والتأثير البيئي. ويشمل ذلك دورهم في التقنيات والتخزين في الكربون.

X. الخلاصة

تقف أنابيب تسخين الهواء الزعنفة كدليل على الهندسة الذكية في عالم نقل الحرارة. من خلال تمديد سطح تبادل الحرارة بشكل عبقري ، فقد أحدث ثورة في الكفاءة التي يتم بها نقل الطاقة الحرارية إلى الهواء ، مما يجعل عدد لا يحصى من التطبيقات الصناعية والتجارية والسكنية قابلة للحياة وسليمة اقتصاديًا. عززت قدرتهم على تقديم نقل الحرارة المعزز في حزمة مضغوطة موفرة للطاقة دورها كمكونات لا غنى عنها في أنظمة التكييف ، وعمليات التجفيف ، وتوليد الطاقة ، وما وراءها.

مع استمرار الصناعات في السعي لتحقيق مزيد من الكفاءة ، وانخفاض التأثير البيئي ، والتحكم التشغيلي الأكثر ذكاءً ، سيستمر تطور أنابيب تسخين الهواء الزعنفة بلا شك. من خلال التطورات المستمرة في علوم المواد ، وتحسين التصميم ، وتكامل التكنولوجيا الذكية ، ستبقى هذه الأجهزة المتواضعة ولكن القوية في قلب الإدارة الحرارية الفعالة ، مما يضمن نقل الحرارة على وجه التحديد ووقت الحاجة ، مع أقصى قدر من الكفاءة والحد الأدنى من النفايات. تؤكد أهميتها الدائمة على المبدأ الأساسي المتمثل في أن أبسط التعديلات يمكن أن تسفر عن التحسينات الأكثر عمقًا في الهندسة.
